聚苯颗粒保温砂浆

产品介绍

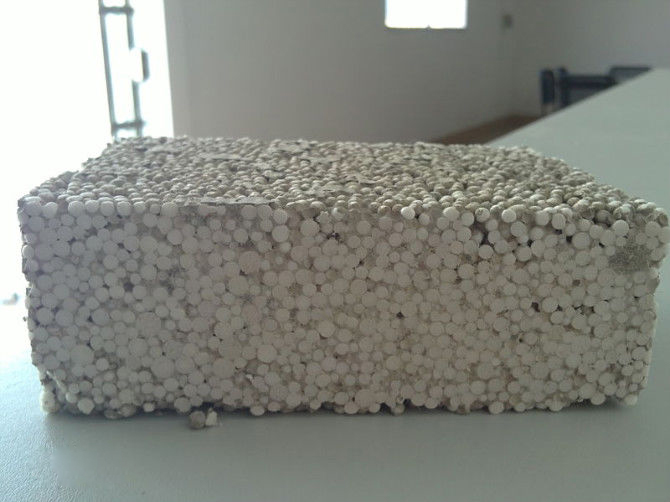

聚苯颗粒保温砂浆是以聚苯颗粒为轻质骨料与聚苯颗粒保温胶粉料按照一定比例配置而成的有机保温砂浆材料。该材料在施工现场加水搅拌成浆状即可进行涂抹施工，建筑外墙内外保温均可使用，施工方便，且保温效果较好。

（垂询电话：0971-8180072，13997211873何）


一、性能指标

检验项目	单位	标准要求
湿表观密度	kg/m3	≤420
干表观密度	kg/m3	180-250
导热系数	WL(mm3-K)	≤0.060
蓄热系数	WL(mm3-K)	≥0.95
抗压强度	Kpa	≥200
压剪粘结强度	Kpa	≥50
线性收缩率	%	≤0.3
软化系数	-	≥0.5
-20℃-50℃循环30次不空鼓不开裂

二、优缺点

1、重量轻，强度高、隔热防水、抗雨水冲刷能力强，水中长期浸咆不松散。

2、导热系数低，保温隔热性能好，抗裂性能优异，

3、干密度小、软化系数高、干缩率低。

4、干燥快、整体性强、耐候、耐冻融、不开裂。

5、无毒、无污染、无放射性、环保。

6、施工方便，现场加适量水配制成浆状即可施工。

三、适用范围

适用于多层、高层建筑的钢筋混凝土结构、加气混凝土结构、砌块结构、烧结砖和非烧结砖等外墙保温工程。

四、施工工艺

1、基层墙面处理

墙面应清理干净，无油渍，浮土等物，墙面有风化、松动部分应消除干净，表面不应有≥10mm的突起。

2、涂刷界面剂拉毛

混凝土墙面和砌块，墙体应涂刷界面砂浆，界面砂浆配比425号水泥，中砂，界面剂，量比为1:1:1搅拌成均匀浆体，用滚刷或扫帚刷涂抹，拉毛长度≥10mm（涂刷界面砂浆时墙体要保持相应湿度）

3、抹第一遍保温砂浆

保温砂浆的配制，将1-多袋保温胶粉凝结材料，加入适量清水，在机器中进行搅拌约5分钟，然后将聚苯颗粒轻骨料1-多袋倒入机器中搅拌约5分钟成膏状即可使用（胶粉料与轻骨料的配比为1:1。注袋比）按高设计厚度，冲盘，打点，找垂直，将保温砂浆涂抹15-20mm厚并用力压实，以防空鼓。

4、抹第二遍保温砂浆

抹第二遍保温砂浆时应与第一遍保温砂浆间隔24小时以后，涂抹厚度可按设计标准抹平，待保温层固化干燥（用手按不动），如设计厚度超过60mm并且建筑高度超过55M以上，应在距离保温层面15-20mm处增加一层镀锌铁丝网，并与预埋件的镀锌铁丝绑紧，以增加保温层与墙体结构的一致性。

5、划分格线开色带分格槽，窗口滴水槽按要求设计色带（色带间距可分层或分隔）弹线分出色带位置及高度（分层约60-120mm，隔层200mm）用壁纸刀开出色带凹槽深度为8-10mm

6、抹抗裂砂浆

抗裂砂浆的配制，用425普通水泥，中砂，抗裂剂经搅拌成砂浆状即可使用，量比为1：3：1，使用温度应在5度以上风雨暴日禁止使用，抗裂砂浆要在2小时内用完，超期不能再用。将配制好的抗裂砂浆用铁抹子和托板在保温砂浆表面涂抹约4mm厚，抹到一定宽度后，立即将网格布铺贴在抗裂砂浆表面，并用铁抹子压入砂浆内，网格布搭接不小于50mm，注意不要干搭，网格布要求平整、无折叠。

7、刮柔性耐水腻子，涂弹性防水底漆

柔性耐水腻子的配制，本品为双组份，柔性浮胶和耐水腻子粉，柔性浮胶每桶20kg。耐水腻子粉每袋40kg，量比为1：2。弹性防水底漆，本品是一种高分子弹性硅橡胶乳液，涂刷于墙体表面，5分钟后就可形成一种防水保护层。

8、抹平罩面

可按设计标准涂刷防水涂料或其它装饰材料。

9、保温层粘贴瓷砖做法

墙体保温层干固后，用射钉枪在表面上每平方米钉5根带孔射钉，在孔中穿入镀锌铁丝并拉紧，然后抹一遍抗裂砂浆，再将镀锌铁丝网铺于表面并与镀锌铁丝绑牢，再抹抗裂砂浆并做出平整麻面。待完全固化后，用粘接砂浆将瓷砖按常规进行施工。

五、注意事项

1、聚苯颗粒保温砂浆现场施工不需添加任何外加剂，严格控制水固比和抹灰时间。

2、运输过程中应注意防潮、防雨、防曝晒。

3、存储时应放在通风干燥处，避免潮湿与曝晒。

4、产品运到工地注意防水、防潮、贮存期不宜超过3个月，潮湿季节不宜超过15天。

5、施工完毕的饰面应避磕碰及水冲浸泡，冬季施工注意防冻。

6、每次施工完毕后，要及时清洗干净施工工具和搅拌器材，以免影响下次使用。
